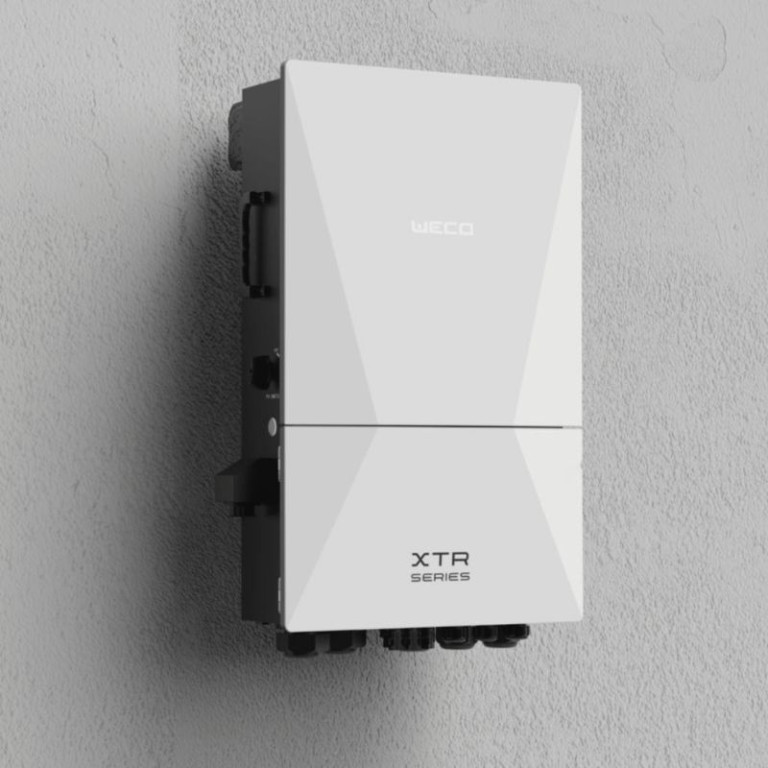

WECO 20kW trifazni hibridni razsmernik za LV baterije XTR-3 SERIES je najmočnejši model v XTR-3 LV seriji in je namenjen večjim poslovnim, C&I ter zahtevnejšim stanovanjskim fotovoltaičnim sistemom. Primeren je za projekte z višjo dnevno porabo, večjo PV zasnovo, zmogljivejšo LV baterijsko konfiguracijo in potrebo po zanesljivem backup napajanju.

Model XTR-20K ima nazivno moč 20kW, maksimalno PV vhodno moč 40kW in maksimalno uporabno PV moč 30kW. Razsmernik ima 3 neodvisne MPPT sledilnike, maksimalno PV vhodno napetost 1000V in MPPT območje polne moči 160–980V, kar omogoča napredno zasnovo sončne elektrarne z več PV nizi, različnimi orientacijami modulov in večjo proizvodnjo energije skozi dan.

Na baterijski strani razsmernik podpira nizkonapetostne WECO litijeve baterije z nazivno napetostjo 51.2V in območjem delovanja 40–60V. Komunikacija z baterijo poteka prek WECO-CAN, pri 20kW modelu pa razsmernik omogoča do 20kW moči polnjenja in do 20kW moči praznjenja. Zaradi visoke baterijske moči je primeren za večje LV baterijske konfiguracije in sisteme z večjo dnevno porabo.

WECO XTR-3 20kW podpira backup izhod za napajanje izbranih porabnikov ob izpadu električnega omrežja, odvisno od konfiguracije sistema. Nazivna backup moč znaša 20kW, maksimalna backup moč 22kVA, preklopni čas pa je povprečno 10ms. Model podpira tudi 150 % preobremenitveno zmogljivost za 10 sekund, kar je uporabno pri zahtevnejših porabnikih in dinamičnih obremenitvah.

Razsmernik ima IP65 zaščito, pametno hlajenje, stensko montažo ter uporabniški vmesnik prek LED prikaza in aplikacije. Komunikacija z BMS poteka prek RS485 / CAN, komunikacija z merilnikom prek RS485, povezava s portalom pa prek Wi-Fi Loggerja.

WECO XTR-3 20kW podpira integriran nadzor moči in funkcijo zero export, zato je primeren za profesionalne sončne elektrarne, kjer je pomemben nadzor oddaje energije v omrežje.


V kompletu sta vključena WiFi dongle in Meter+3CT.
